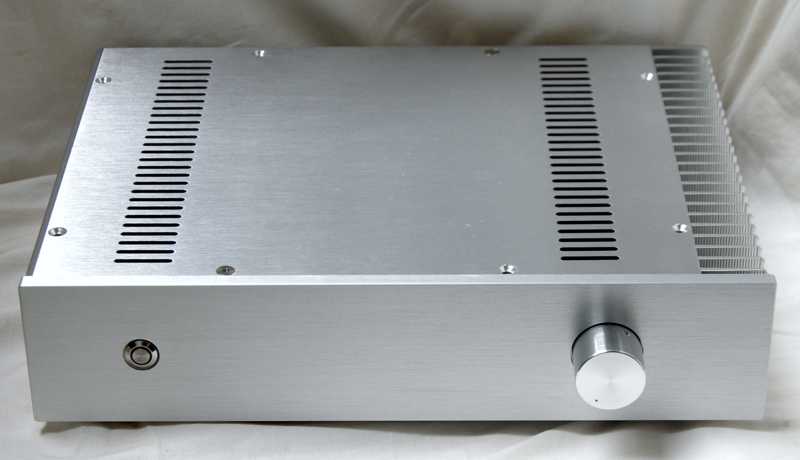

LM3886 反転増幅 DCパワーアンプの製作

パワーOPアンプ　LM3886を応用した広帯域・高音質なパワーアンプです。
LM3886はハイエンドアンプにも採用され程、高音質で有名なパワーOPアンプです。
そのLM3886に、
MOSFETによる入力段を追加しDCアンプ化を実現し、
LM3886を反転増幅で用いて高域安定度も改善しました。

MOSFETの入力段を追加し、DCアンプ化。DC~100KHzの広帯域。
高出力　30W＋30W (6Ω負荷）。
全段直結構成で信号系、帰還系のカップリングコンデンサを全廃し高音質化。
LM3886を反転増幅で用い、高域安定度を向上。
高い容量負荷安定度と出力端コイルの廃止。

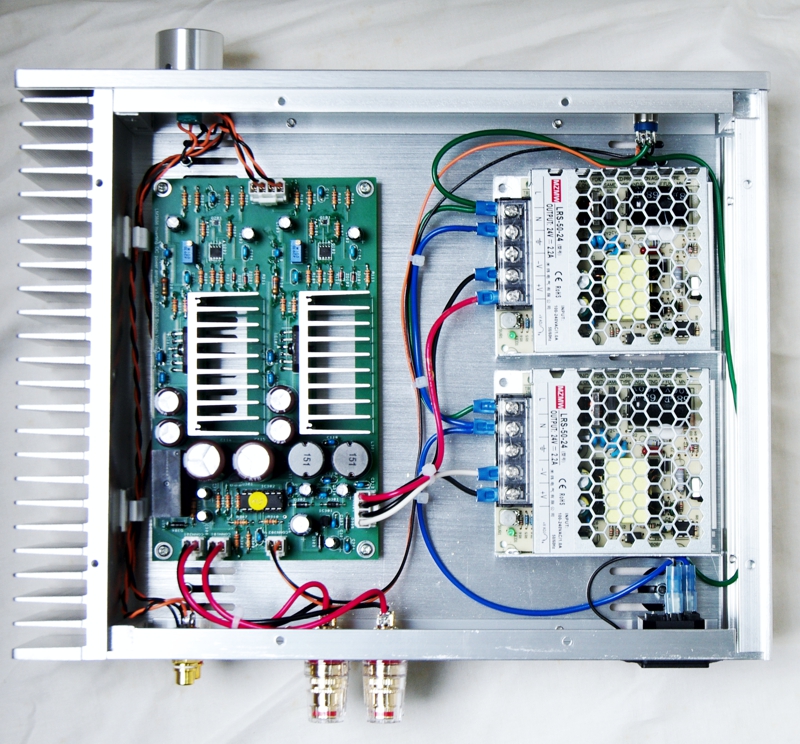

24V 2.2A汎用スイッチング電源ユニット　2台による±24V電源。
最新型の汎用スイッチング電源ユニットの採用により小型・高効率・低雑音・低価格・入手が容易。　
電源回路にLCフィルターを設けスイッチングノイズを低減。
電源ON・OFF時のポップノイズ回避と出力直流漏れ±200mVでの保護回路。
