LM1875とTDA2030の比較

(c) S.Yoshimoto
2025

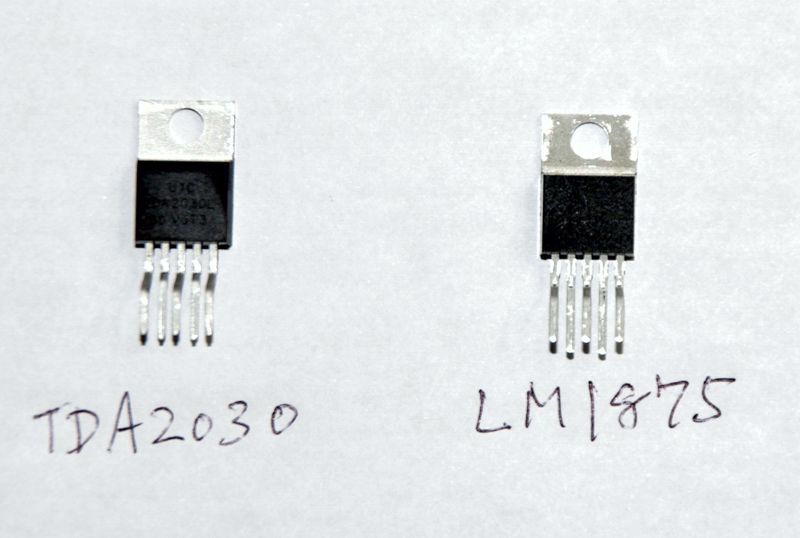

LM1875とTDA2030

LM1875とTDA2030は共に20W級の出力を得られるをパワーOPアンプです。
LM1875はナショナルセミコンダクタ(NS)で開発され、現在はテキサスインスツルメンツ(Ti)に合併されています。
TDA2030はSTマイクロエレクトロニクス(ST)で開発され、既に製造終了品種となっていますが、セカンドソースメーカー品が入手可能です。
LM1875とTDA2030には下記の共通点があります。

• 供給電圧や消費電流がほぼ同じで同じ電源で動作可能。
• 共にTO220 5pin形状でありpinの機能・配置が同じ。
• メーカー推奨回路例もほぼ同じ。

LM1875とTDA2030は置き換え可能と思われます。

特性比較方法

拙作LM1875反転増幅DCパワーアンプをTDA2030に載せ替えて特性を比較しました。
LM1875反転増幅DCパワーアンプの詳細は下記頁を参照下さい。
　LM1875反転増幅パワーDCアンプの製作

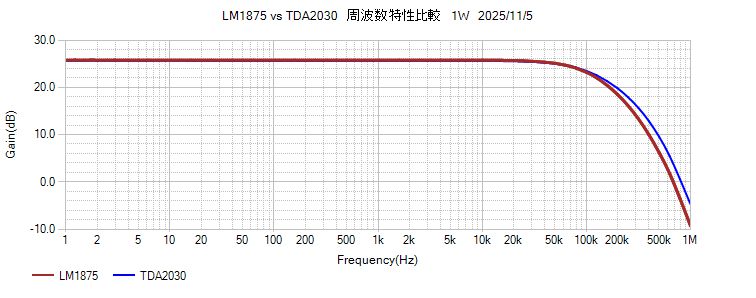

周波数特性

• TDA2030が若干高域が伸びています。
• LM1875、TDA2030共に高域は90kHz(-3dB)と優秀です。
• DCアンプ構成なので低域はDCまで伸びています。

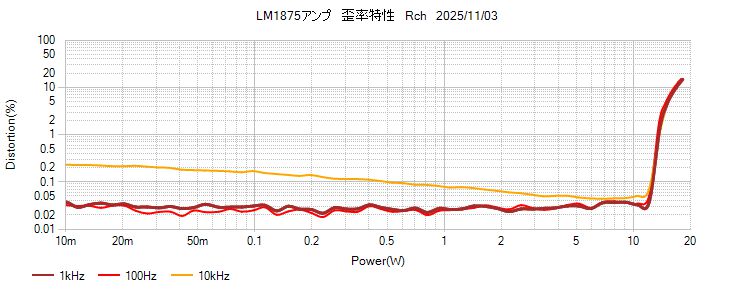

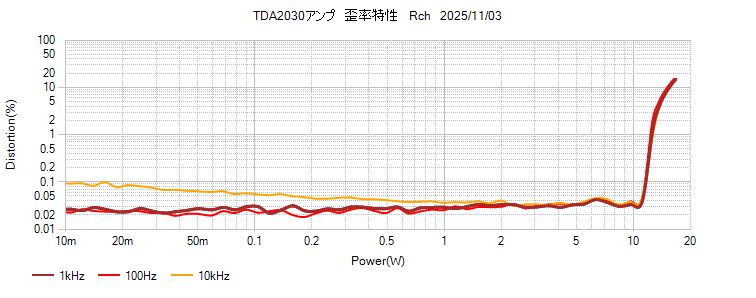

歪率特性

• 1kHzと100Hzの歪率特性はLM1875、TDA2030共に優秀です。
  10W以下では測定器の測定限界の0.03%を下回ります。
• 10kHzの歪率特性はTDA2030が優れています。しかしながらLM1875も実用上十分な低歪です。

10kHz方形波応答特性

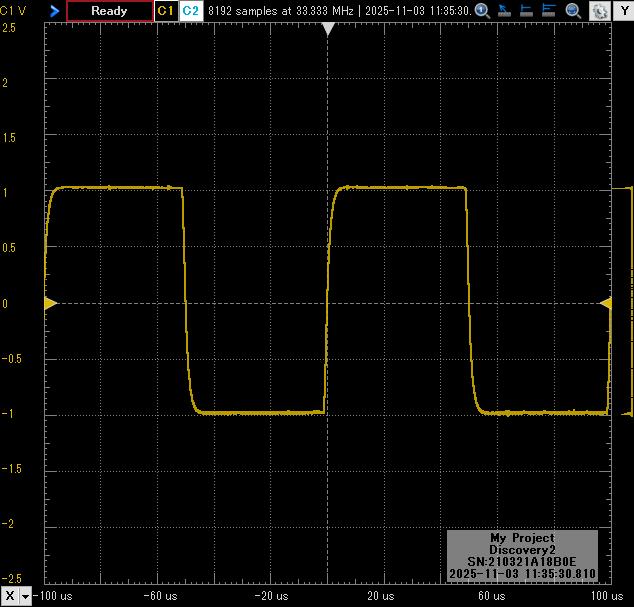

10KHz方形波応答　6Ω負荷時
クリックすると拡大されます。

	6Ωのみ	6Ω+0.01uF	6Ω+0.047uF	6Ω+0.1uF	6Ω+0.47uF
LM1875
TDA2030

• LM1875、TDA2030共に容量負荷に対して非常に安定です。
  0.47uFを負荷した時のみ小さなリンキングを生じます。LM1875の方がリンキングが小さく、LM1875の安定度が高い。

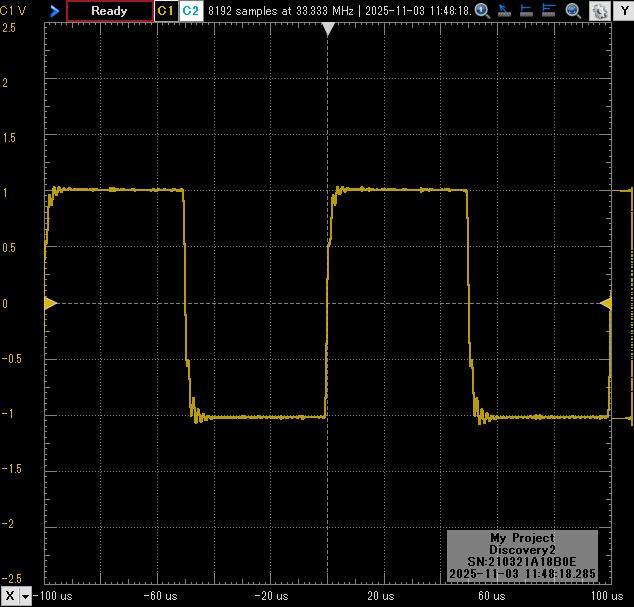

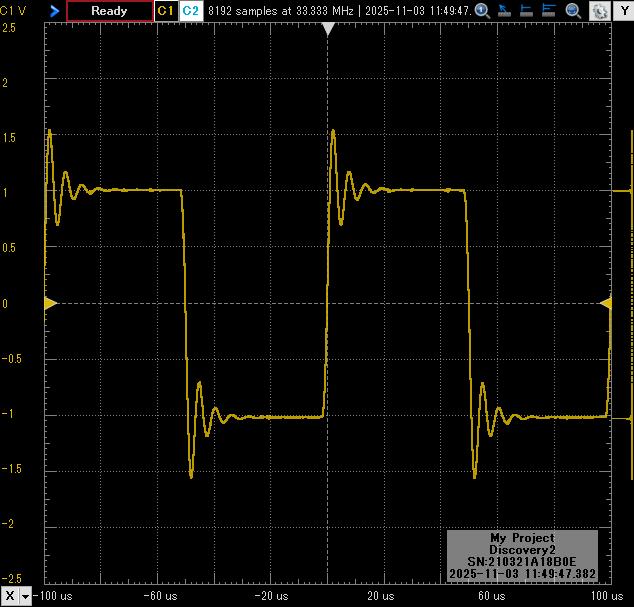

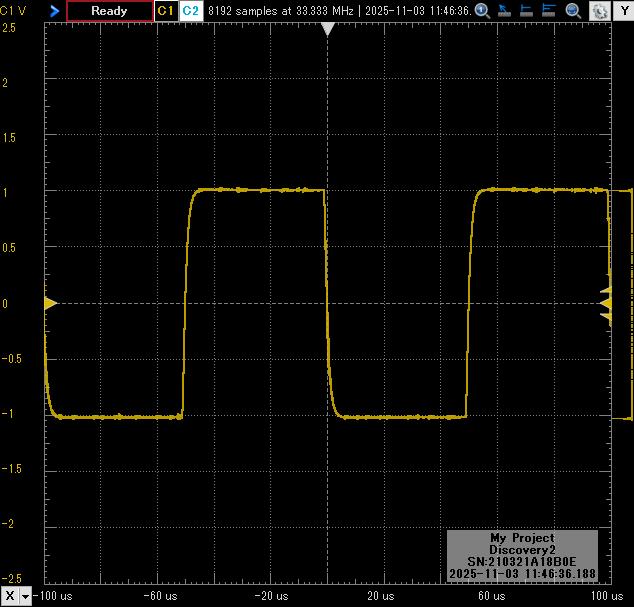

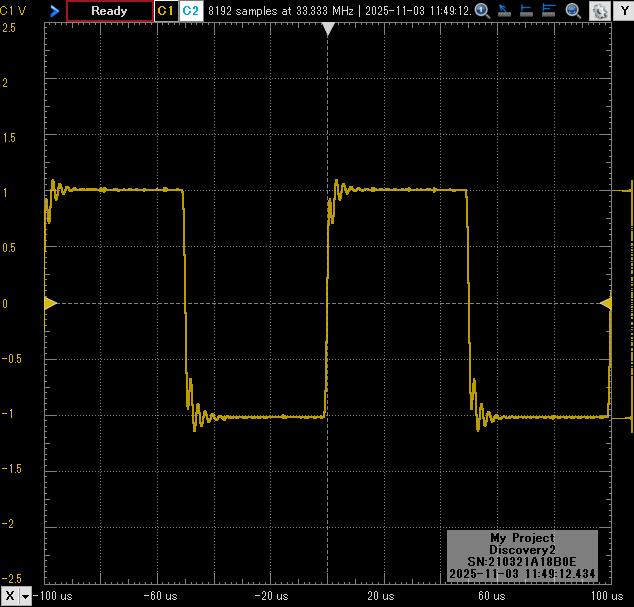

10KHz方形波応答　無負荷時
クリックすると拡大されます。

	無負荷	0.01uFのみ	0.047uFのみ	0.1uFのみ	0.47uFのみ
LM1875
TDA2030

• LM1875、TDA2030共に容量のみ負荷に対して安定です。
  0.047uF以上の負荷にてリンキングが生じます、LM1875の方がリンキングが小さく、LM1875の安定度が高い。


総評

• TDA2030が若干高域周波数が伸びている。
• TDA2030が10kHzの歪率が低い。
• LM1875が10kHz方形波に対する容量安定度が良い。高域安定度が高い。
• しかしながらLM1875とTDA2030に実用上の差はありません。
