4. 測定

パワーアンプの1KHz/1Wの歪率測定を例に測定手順を解説します。
4.1 配線
下図のように機材を配線します。


4.2 パワーアンプの出力を１KHｚ、１Wにする。

1. 発振器の周波数を１KHｚ、出力レベルを最小にします。
2. パワーアンプの電源を入れます。
3. 発振器の出力を徐々に上げ、パワーアンプの出力電圧を2.82V(8Ω負荷で１W相当）に調整します。

8Ω負荷でのW数とアンプ出力電圧の関係は
　W＝V**2 / 8
です。

4.3 歪率の測定

1. WaveSpectraを駆動し、　３．WaveSpectraの設定　に従い設定します。
2. 測定ボタンの設定

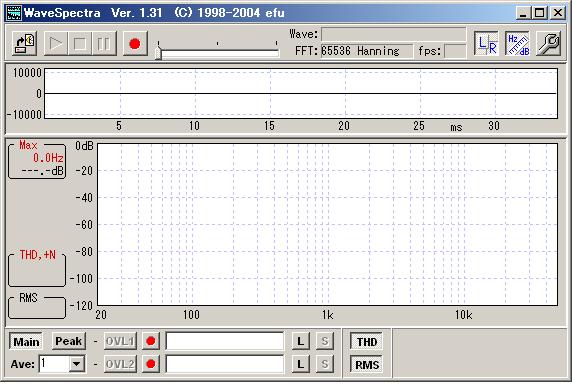

   WaveSpectraのボタンを下図のように設定します。




   ボタン	設定
   LR切り替えボタン	入力ボックスからの信号をサウンドカードのLｃｈにつないだなら凸 入力ボックスからの信号をサウンドカードのRｃｈにつないだなら凹
   測定モードボタン	凹
   THDボタン	凹
   RMSボタン	凹
   Mainボタン	凹
   他のボタン	凸



3. 入力レベルの調整
   録音ボタン（赤い丸）を押し、信号の取り込みを始めます。
   入力ボックスのボリュームを調整し信号の振幅を+-10000、Maxレベルで-10〜-12ｄｂ程度にします。


4. 歪率の読み取り
   暫く入力を続けるとスペクトル表示が一定します。
   停止ボタン（■）を押します。
   歪率（THD,+N)が表示されます。
   上段が　THD（高調波成分のみ）の歪率値、下段は　THD+N（高調波成分＋ノイズ）の歪率値です。
   上図では　THDが0.01763%、 THD+Nが0.06942% となります。
   通常、歪率と言えば下段のTHD+N値が用いられます。
