アンバランス出力周波数特性
AnalogDiscoveryとFRAPlus自動測定アプリの組み合わせにて測定
2017 (c) S.Yoshimoto
2019 Dec. Update
| バランス出力 | アンバランス出力 | |
| 最大出力 32Ω負荷 | 3.5W | 1W |
| 増幅度 | 14dB 5.0倍 |
7ｄB 2.5倍 |
| 周波数特性 | DC〜250KHz (-3dB) | |
| 歪率特性 100mW | 0.01%以下 | 0.01%以下 |
| 残留雑音 無補正 | 48μV | 29μV |
| 残留雑音 JIS-A補正 | 34μV | 17μV |
| 入力換算雑音 無補正 | 9.6μV | 11.6μV |
| 入力換算雑音 JIS-A補正 | 6.8μV | 6.8μV |
雑音特性はシバソク AM70Aオーディオアナライザにて測定
バランス出力周波数特性

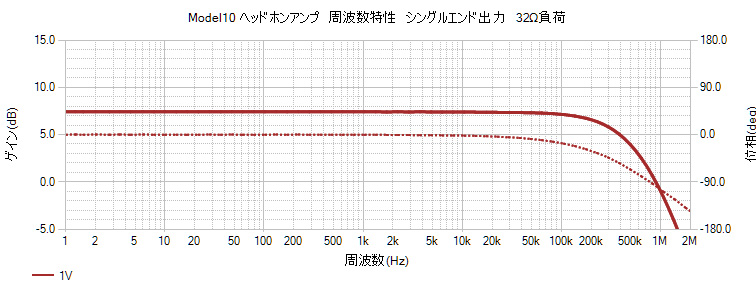

アンバランス出力周波数特性
AnalogDiscoveryとFRAPlus自動測定アプリの組み合わせにて測定

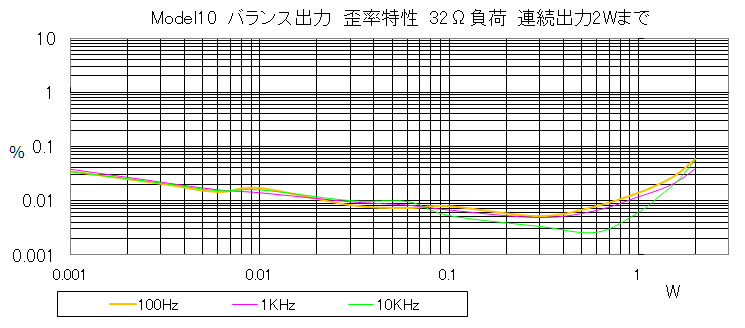

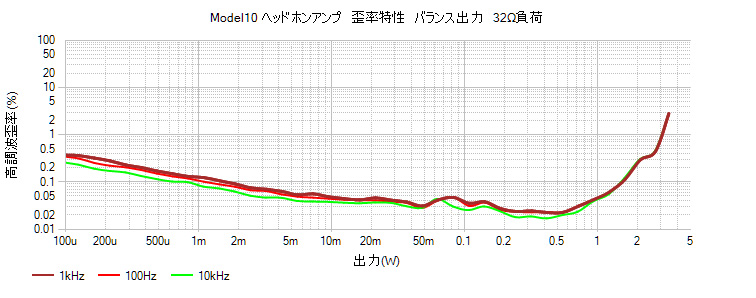

バランス出力歪率特性
AnalogDiscoveryとFRAPlus自動測定アプリの組み合わせにて測定
シバソクAM70Aオーディオアナライザにて測定

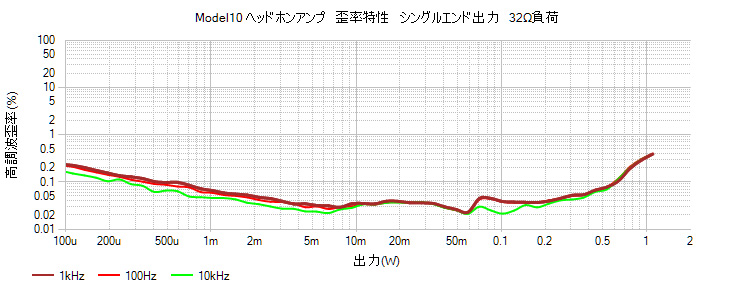

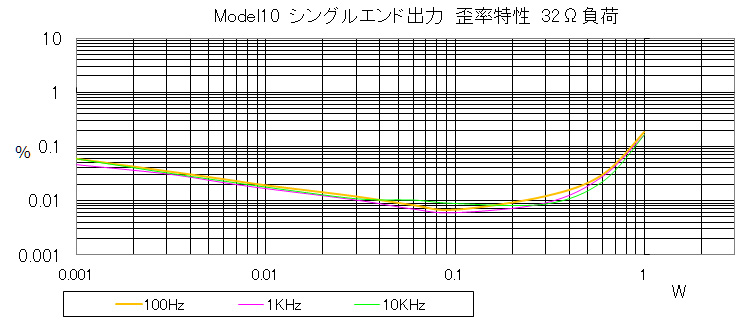

アンバランス出力歪率特性
AnalogDiscoveryとFRAPlus自動測定アプリの組み合わせにて測定
シバソクAM70Aオーディオアナライザにて測定

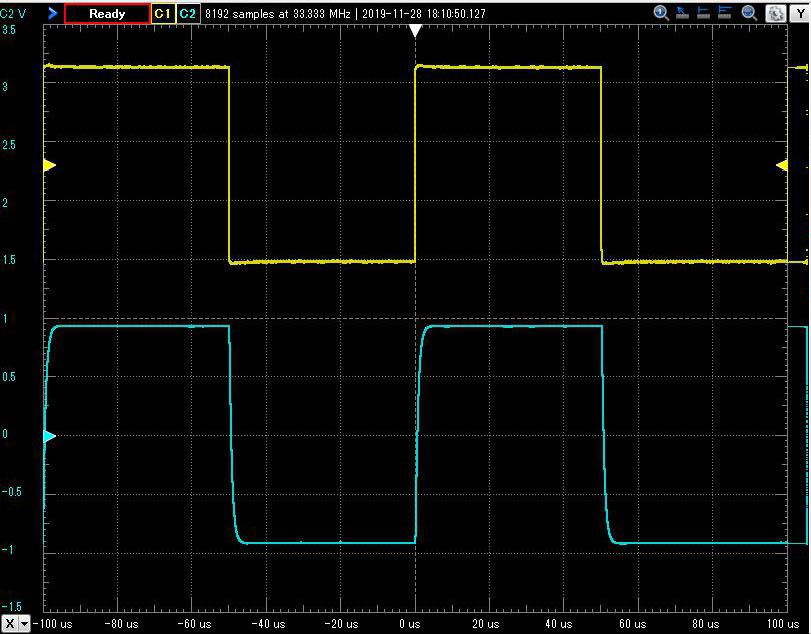

バランス出力10KHz方形波応答
上が入力波形、下が出力波形です。 クリックすると拡大されます。
 |
 |
 |
 |
| 32Ωのみ | 32Ω+0.001uF | 32Ω+0.01uF | 32Ω+0.1uF |

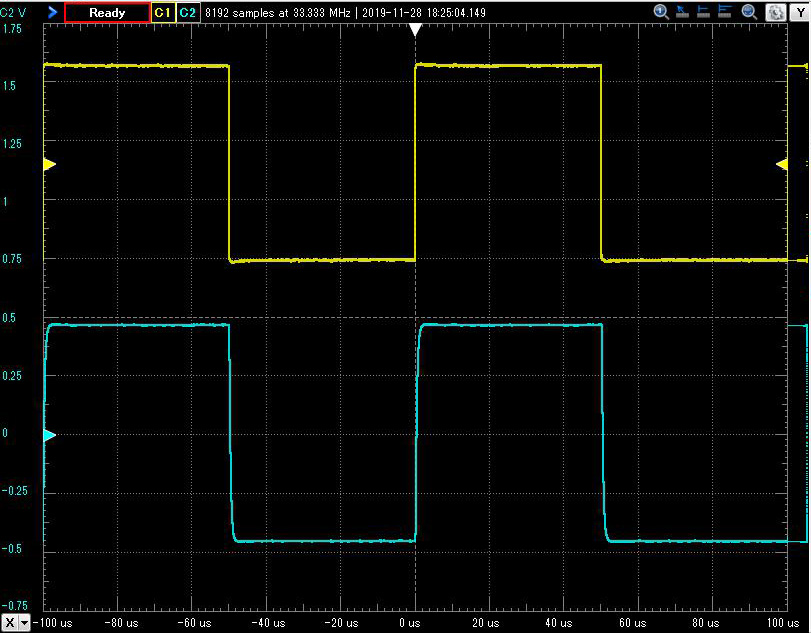

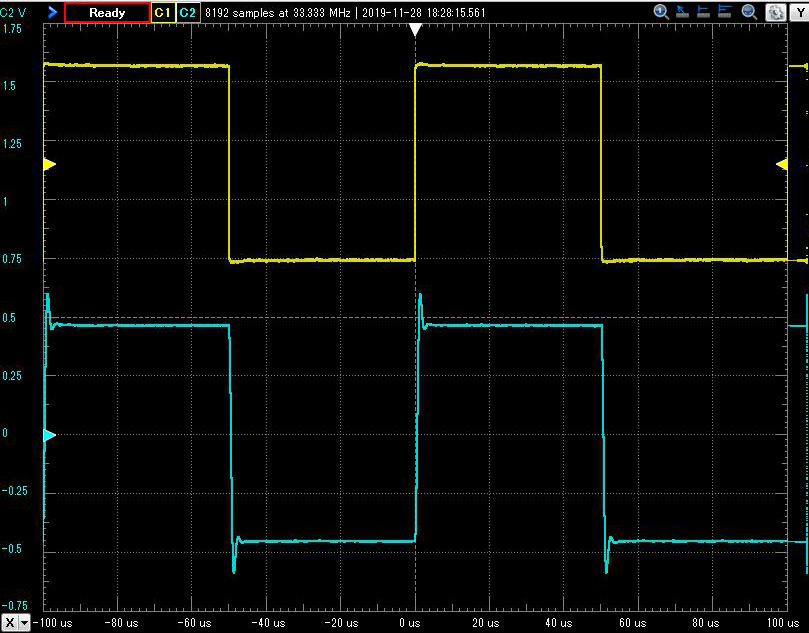

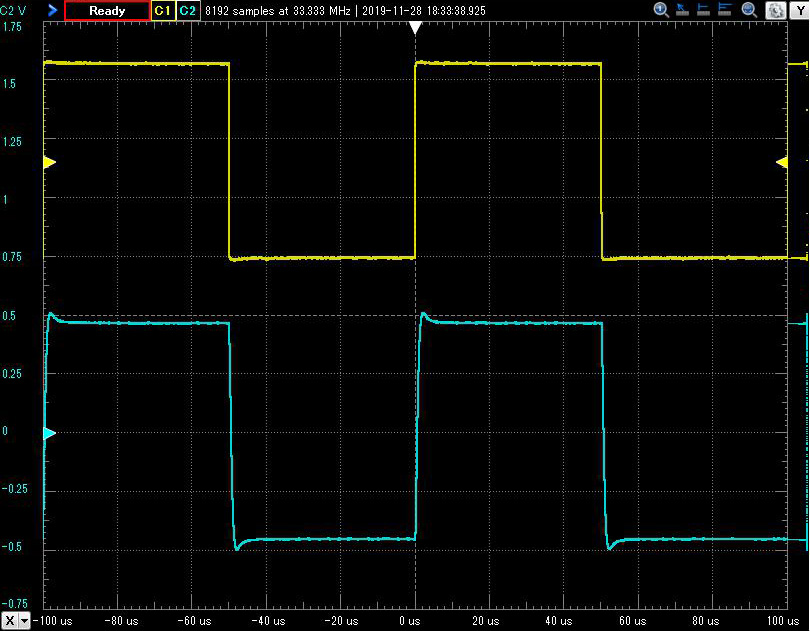

アンバランス出力10KHz方形波応答
上が入力波形、下が出力波形です。 クリックすると拡大されます。
 |
 |
 |
 |
| 32Ωのみ | 32Ω+0.001uF | 32Ω+0.01uF | 32Ω+0.1uF |
